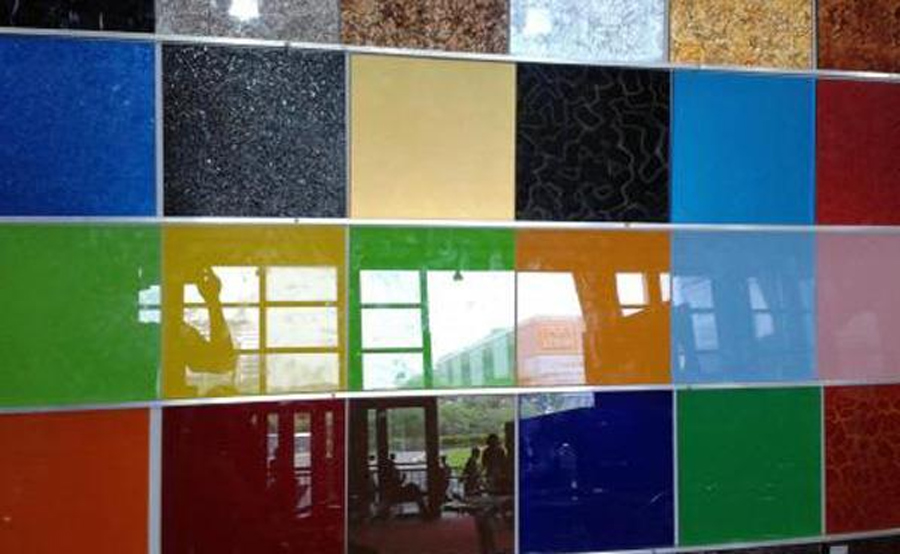

Siebdruck bezieht sich auf die Verwendung von Siebdruck platten, die Verwendung von Glas druck materialien auf Glasprodukten für dekorative Drucktechnik. Dies ist ein wichtiger Prozess zur Herstellung von dekorativem Glas. Heute hat der Glas siebdruck die folgenden acht Prozesse.

1, Glas Ätzen Siebdruck verfahren

Die traditionelle Ätz dekorations methode von Glasprodukten besteht darin, eine Wachsschicht und andere Verstärkungs materialien als Korrosions schutz schicht auf die Oberfläche des Glases aufzubringen. und schnitzen Sie dann mit einer Nadel und einem Messer ein Muster auf die Beschichtung, um die Gla sober fläche freizulegen. Dieser Prozess ist sehr zeit aufwändig und arbeits intensiv und ineffizient, aber einige Hersteller verwenden ihn noch heute.

Das heutige Glasratz-Siebdruck verfahren erleichtert und einfacher das Ätzen und spart Zeit und Aufwand. Es gibt zwei Arten von Bildschirm ätz verfahren:

(1) Heißer Druck. Das Heiß druck verfahren des Glassieb ätzens besteht darin, ein Korrosions schutz druck material herzustellen, indem dem durch Paraffin, Asphalt, Stearinsäure hergestellten Klebstoff eine kleine Menge Korrosions schutz pulver zugesetzt wird. etc., durch die heiße Bildschirm platte, nach dem Design muster, Das Druck material wird an der Gla sober fläche zerkratzt, um einen Korrosions schutz film zu bilden. Der Teil des Glases, der auf dem Resist film ausgesetzt ist, ist das Muster, das geätzt werden muss. Das Ätzen erfolgt mit Fluor chlor säure. Nach dem Ätzen wird die auf das Glas gedruckte widerstands fähige Schicht mit kochendem Wasser weggespült. Heiß druck eignet sich zum Ätzen von zwei kontinuier lichen und vier kontinuier lichen Mustern.

(2) Kalt druck. Das Ätzen von Glasscheiben kann auch durch Kalt druck verfahren durchgeführt werden. Resist-Druck material kann spezielle Asphalt farbe verwenden und Pulver widerstehen, Sie können auch im Handel erhältliche Resist-Tinten kaufen. Warten Sie nach dem Drucken, bis der Korrosions film vollständig getrocknet ist. Der Kalt druck eignet sich zum Ätzen einzelner Muster.

2, Glas Eis Muster Siebdruck Methode

Eis blumen, allgemein bekannt als Orangen schale, sind tatsächlich sehr feine, niedrig schmelzende Gla spart ikel. Diese feinen Gla spart ikel, hoher Bleigehalt, Farbe und farblose zwei, Farbton rot, gelb, blau, grün, weiß usw., können auch auf den mittleren Ton vorbereitet werden. Siebdruck Eis Blumen dekoration, einfach und elegant, vor allem in der architekto nischen Glas dekoration und Kunst handwerk Glas Dekoration, wie die Dekoration von hochwertigen Glaswaren, Lampen und so weiter verwendet.

Glas Eis Dekoration Siebdruck-Methode, ist zuerst auf der Gla sober fläche der farbigen oder farblosen Glas Flussmittel (Flussmittel), und dann die Eis glas partikel, die auf dieser Schicht der Glas fluss schicht durch das Sintern von 500 ° C-590 ° C verstreut sind, So dass die Gla sober fläche der Flussschicht und der Eis korns chicht zusammen schmelzen und einen Relief effekt erzeugen. Wenn der Siebdruck auf dem Glas farbiger Fluss ist und die Mikro eis blume durch Eutektik der hohen Temperatur transparent ist, verblasst die Flussschicht des Glase is muster teils und die Farbe, erhabenes transparentes Relief muster wird auf der Gla sober fläche gebildet.

3, Glas Sand Siebdruck Methode

Beschichtung ist eine Dekorations methode, die an einer bestimmten Größe von Glas glasur pulver auf dem Glas haftet, und wird bei einer hohen Temperatur von 580 ° C-600 ° C gebacken, um die Glasur beschichtung auf der Gla sober fläche zu schmelzen und eine andere Farbe mit dem Hauptkörper des Glases zu zeigen. Klebstoff Glas glasur pulver, kann verwendet werden, um Bürste zu bürsten, kann auch durch Gummi walze gerollt werden.

Durch die Siebdruck verarbeitung kann das hohle Muster erhalten werden. Das Verfahren besteht darin, ein Muster, das durch das Blockierung mittel des Traum garns auf der Oberfläche des Glas produkts gebildet wird, im Siebdruck zu drucken. Flussmittel inhibitor, bestehend aus Eisenoxid, Talk pulver, Ton und anderen Zutaten, Mahlen mit einer Kugelmühle, feinheit von 350 Mesh (bezieht sich auf einen Abstand von einem Zoll bis 25,4mm innerhalb eines Mesh mit einheitlicher Größe von 350), gemischt mit Klebstoff vor dem Siebdruck.

Nachdem das gedruckte Muster getrocknet ist, wird es dann mit Sand verarbeitet. Nach dem Backen bei hohen Temperaturen schmilzt die Schleif fläche ohne Muster auf der Glass urfeAss, und der Ort, an dem das Siebdruck muster aufgrund der Wirkung des Flussmittel inhibitors gedruckt wird, kann die im Muster bedeckte Sand oberfläche nicht auf der Gla sober fläche geschmolzen werden. Nach dem Backen wird das transparente Muster des Bodens durch die durchscheinende Sand oberfläche sichtbar und bildet einen besonderen dekorativen Effekt.

4, Siebdruck-Ionen austausch färbung methode von Glas

Das Prinzip dieser Methode ist, dass durch den Austausch von Natriumionen in Silber und Glas, und dann reduzieren, um ein Metall kleber zu werden, können Sie farbiges Glas bekommen. Die Bildschirm tinte, die Silberionen enthält, wird verwendet, um nur das zu färlende Teil auf die transparente Glasplatte zu drucken, und nach dem Brennen und Waschen wird nur der Druckteil von gelb nach braun geändert. Die Siebdruck farbe dieses dekorativen Prozesses besteht haupt sächlich aus Silber carbonat, Kupfersulfat (gebranntes Pulver), Eisen dioxid, Talk pulver usw. mit einer kleinen Menge Zink pulver als Katalysator.

Unterschied liche Brenn bedingungen führen zu Änderungen des Tons und der Konzentration. Da es keinen Reflexions unterschied zwischen dem ungefärbten Teil und dem farbigen Teil gibt, gibt es überhaupt kein unnatürliches Gefühl, genau wie das Schmelzen und Färben des Glases. Die Färbung der Wörter und Markierungen auf dem Glas und die Anti-Wärme behandlung des Heckscheiben glases des Automobils, sowie die braune Farbe der im Studien experiment verwendeten Quanten skala werden durch diese Methode erhalten.

5, Glaskontakt-Bedienfeld Siebdruck verfahren

Schalter in Kombination mit Mikro computern werden heute verwendet, um Programme wie Temperatur regulierung oder Schalten für Elektro geräte wie Mikrowellen herde zu entwerfen. Dieser Schalter unter scheidet sich von dem üblichen mechanischen Schalter, ist auf der Glasscheibe des Schalters gedruckt, es gibt keinen beweglichen Teil, es gibt keinen konvexen und konkaven, sehr glatt, Dekontamination ist einfach, sie können den Schalter per Hand berühren steuern.

Die Oberfläche des Bedienfelds ist mit einem leitfähigen Film bedeckt, und die Keramik tinte wird zur Dekoration und Text anzeige darauf gedruckt. Seine Vorteile sind mechanische Verschleiß festigkeit, chemische Korrosions beständigkeit, einfache Dekontamination. Darüber hinaus, um das Glas zu färben, können organische Beschichtungen auf der Rückseite gedruckt werden, weil die Rückseite nicht direkt kontaktiert werden kann, starke Haltbarkeit, und die Wahl der Tinte ist größer.

6, die Gla sober fläche der Extinktion Siebdruck methode

Diese Methode ist die Gla sober fläche der Matti erungs öl tinte mit einer Sieb platte, die auf dem Natrium calcium glas gedruckt ist, einige Minuten nach dem Waschen ist der Effekt wie braunes Glas. Normaler weise die Verwendung von Fluor säure zum Glas ätzen, gibt es ein gewisses Risiko, mit dieser Tinte enthält keine starken Säuren, die Operation ist einfach, seine Extinktion wirkung und Ätzen haben das gleiche wunderbare.

7, elektrische Nebel linie Siebdruck methode

Um die Kondensation von Wasserdampf in der Heckscheibe des Autos zu verhindern, nimmt der Einsatz von Dekontamination leitungen für elektrische Heizungen zu. Diese Methode des Siebdrucks besteht darin, Silber paste in Linien auf glattem Glas aufzutragen und das Glas beim Biegen abzufeuern. Wenn die Heckscheibe unscharf und beschlagen ist, werden die Leitungen durch den Strom erwärmt, wodurch die Temperatur der Gla sober fläche erhöht und Wasserdampf entfernt wird.

Wenn dieses elektrische Nebel entfernungs gerät eingesc haltet ist, verwenden einige Autos keine manuellen Schalter, sondern schalten automatisch ein und schalten automatisch aus. Der Sensor dieses automatischen Geräts ist eine gezackte Elektrode, die auf einer dünnen Glasscheibe gedruckt und dann mit einer Feuchtigkeit schicht bedeckt ist, wobei die Änderung der Luft feuchtigkeit verwendet wird, um die Strom versorgung automatisch zu steuern.

8, LCD-Modul Siebdruck verfahren

Das digitale Flüssig kristall anzeige modul wird hergestellt, indem die Seiten von zwei dünnen Glasstücken im Abstand von etwa 10 Mikrometern versiegelt, der Flüssig kristall injiziert und die Injektion öffnung versiegelt werden. Das Siebdruck verfahren ist auf der Oberfläche dieser beiden Glasstücke, der Siebdruck ist ein transparenter elektrischer Leitungs vorrat in Form von "8", das Wort "8" besteht aus 7 Teilen, und die Spannung kann teilweise erhöht werden, um die entsprechende Zahl anzuzeigen. Bei der Herstellung dieses "8"-Schrift musters wird zunächst nur der "8"-Schrift teil auf dem Glas mit dem gesamten elektrischen Leitungs strang angezeigt. und dann mit Säure zu ätzen, um den Leitungs strang des unbedruckten Teils zu entfernen.
