In der Bauindustrie wird Glas immer weiter verwendet. Im Vergleich zu traditionellen Baustoffen ist es nicht nur schön, sondern auch energie effizient. Glas ist jedoch ein sehr zerbrechliches Produkt, und viele Menschen werden befürchten, dass seine hohe Bruch rate die Menschen stören wird. In der Tat haben die Menschen vor langer Zeit dieses Problem erkannt, so dass weise Menschen den Prozess der Stärkung des Glases durch eine Vielzahl von Stärkung prozessen entwickelt haben, um das Glas stärker zu machen. Die wichtigsten Methoden zur Verbesserung der Festigkeit von Glas sind thermisch gehärtetes Glas und chemisch gehärtetes Glas. Was ist der Unterschied zwischen den ihnen?

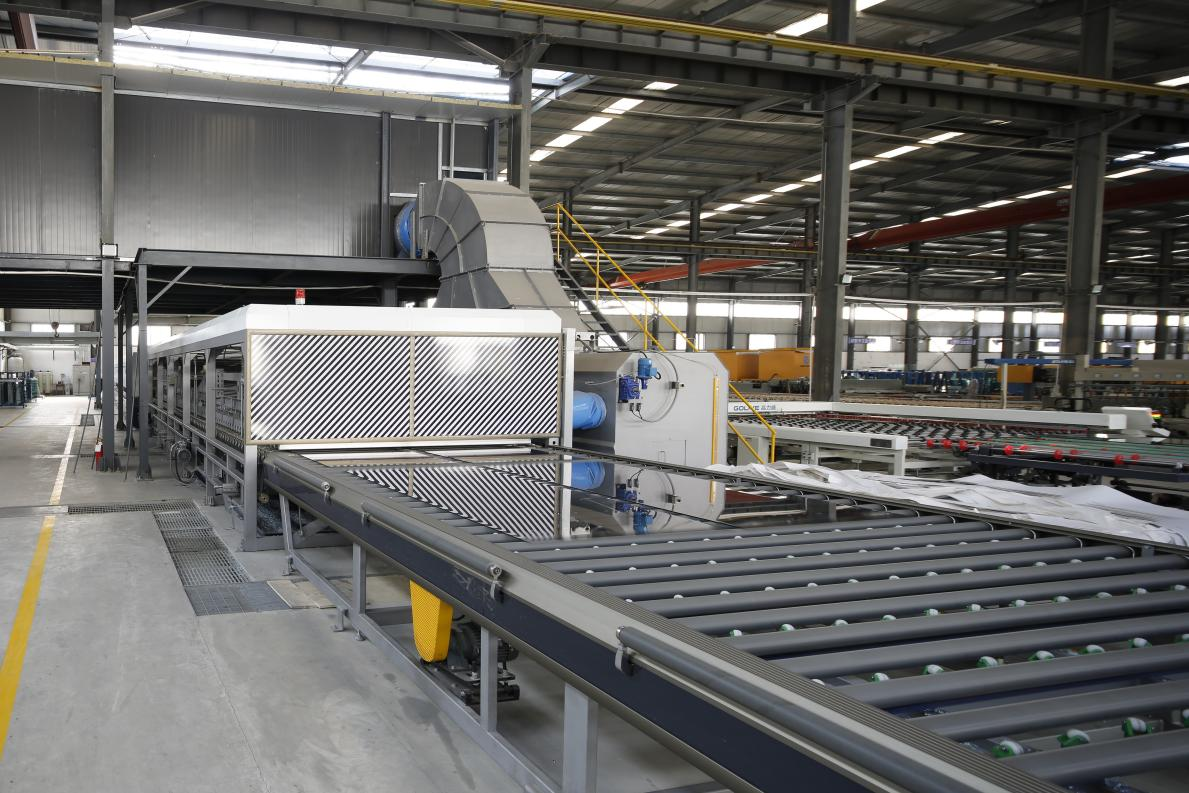

Thermisch gehärtetes Glas: Das Prinzip besteht darin, das Glas auf die entsprechende Temperatur (670-720 ° C) zu erhitzen und dann schnell abzukühlen. Dadurch schrumpft die Gla sober fläche stark und bildet eine Drucks pannung. Der mittlere Bereich des Glases kühlt sich jedoch langsamer ab, wodurch eine Zugspannung entsteht und das Glas eine höhere Festigkeit erhält. Normaler weise ist das Glas umso stärker, je höher die Kühl festigkeit ist.

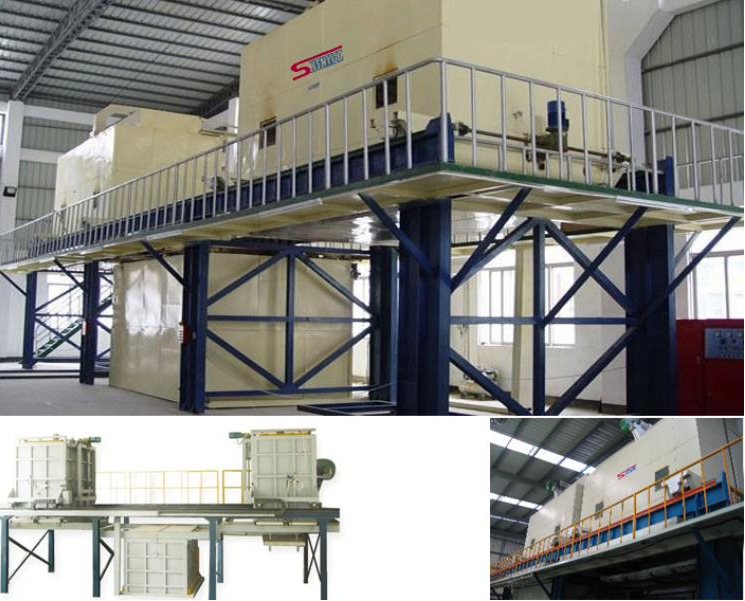

Chemisch verstärktes Glas: Das Glas wird bei 400 ° C in die Alkali salzlösung eingetaucht, so dass die Ionen mit kleinem Radius der Gla sober fläche und die Ionen mit großem Radius der Lösung chemisch austauschen können.

Zum Beispiel tauschen Lithium-Ionen im Glas mit Kalium-Ionen oder Natriumionen in Lösung und Natriumionen im Glas austausch mit Kalium ionen in Lösung aus. Der Unterschied im Volumen der Alkali ionen wird verwendet, um eine Inter kalations spannung auf der Gla sober fläche zu erzeugen. Die Anzahl der großen Ionen, die in die Gla sober fläche gedrückt werden, ist proportional zum Oberflächen druck, so dass die Menge und Tiefe des Ionen austauschs die endgültigen Verstärkungs eigenschaften bestimmt.

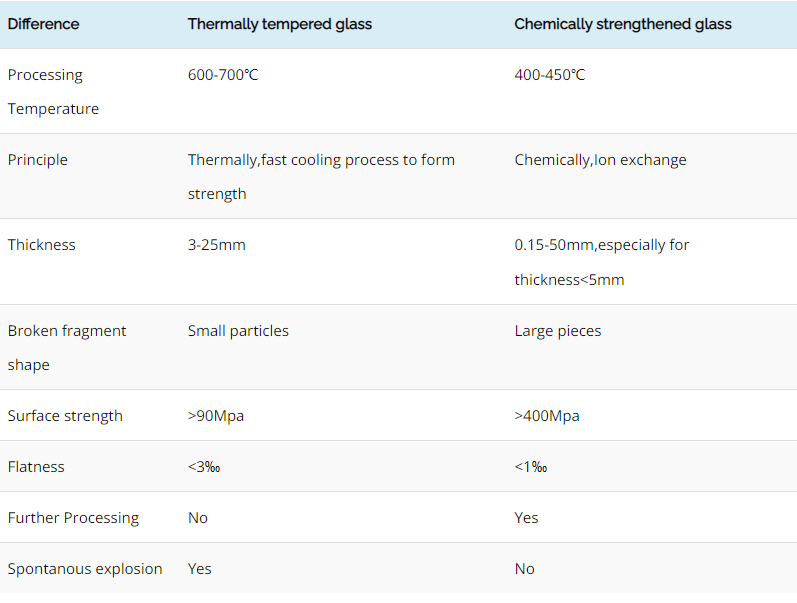

Vergleich von thematisch gehärtetem Glas & chemisch verstärktem Glas

Vorteil und Nachteil von thermisch gehärtetem Glas:

Vorteil 1: Niedrige Kosten und hohe Effizienz. Thermisch temperiert kann innerhalb von 10 Minuten fertig sein.

Vorteil 2: Hohe mechanische Festigkeit, thermischer Widerstand (sichere Arbeits temperatur kann 287,78 ° C erreichen).

Vorteil 3: Sicherheit, wenn Glas zerbrochen ist, wird es in kleine Fragmente zerbrechen, die den menschlichen Körper schädigen können.

Nachteil 1 :Glas selbst explosion. Gehärtetes Glas kann während der Temperierung Verarbeitung, Lagerung, Transport, Installation und sogar nach der Installation in unsicherer Zeit explodieren.

Nachteil 2: Gehärtetes Glas kann nicht weiter verarbeitet werden-daher muss Glas vor dem Temperieren geschnitten und poliert werden.

Vorteil und Nachteil von chemisch verstärktem Glas:

Vorteil 1. Hohe Festigkeit, gleichmäßige Spannung, gute Stabilität, kein Selbst explosions phänomen, kann weiter geschnitten und verarbeitet werden, keine Verformung, keine optische Verzerrung, und eignet sich zur Verstärkung von Glasprodukten mit speziellen Formen und dünner Glasscheibe.

Vorteil 2. Die Festigkeit beträgt das 5-bis 10-fache der Stärke von Floatglas, die Biege festigkeit ist 3-bis 5-mal höher sowie die 5-10-fache höhere Schlag festigkeit. Es verbessert gleichzeitig die Festigkeit und Sicherheit. Chemisch verstärktes Glas hat eine höhere Festigkeit als thermisch gehärtetes Glas auf der Grundlage der gleichen Dicke.

Vorteil 3. Der Widerstand gegen schnelle Kälte und schnelle Hitze ist 2-3 mal das normale Glas, kann Temperatur änderungen von mehr als 150LC standhalten, kein zerbrechliches und kein spontaner Bruch.

Vorteil 4. Keine Verformung und kann jede Form Glas chemisch verstärken, wie Bogenform, zylindrische Form, Flaschen form, Kastenform, flache Form usw.

Vorteil 5. Geeignet für ultra dünne Produkte unter 3mm, keine optische Verformung, keine Biegung.

Nachteil: Hohes ProduktIonen kosten, geringe Produktions effizienz.

Anwendungen:

Thermisch gehärtetes Glas: Weit verbreitet an Orten mit hohen mechanischen Festigkeit und Sicherheits anforderungen, wie z. B.: Vorhang wände, Fassaden fenster, Trennwände, Möbel, Haushalts geräte, trennwände in der Nähe von Wärmequellen und Orten, die starken Kälte-und Hitze schocks usw. ausgesetzt sind. Das gehärtete Glas wird immer weiter verarbeitet, um laminiert zu werden, Doppel glase inheiten, um eine bessere thermische, Sicherheit und akustische Leistung zu erzielen.

Chemisch verstärktes Glas: Wird normaler weise in elektronischen Display-Produkten wie Monitoren, Fernsehern, Tablets, Mobiltelefonen usw. als Bildschirms chutz platten verwendet.

In der Zwischenzeit werden chemisch verstärktes Glas für architekto nisches Glas verwendet, das nicht durch einen Glas temper ofen gehärtet werden kann, wie z. B. heißes Biege glas, unregelmäßiges Glas usw. sowie einige Bereiche erfordern extrem hochfestes Glas wie Hoch geschwindigkeit szug.
