Vorwort

Der Hauptgrund für die Selbst explosion von gehärtetem Glas wird durch Nickels ulfid (Ni s) Steine verursacht, die im Floatglas körper gemischt sind. Um die Wahrscheinlichkeit einer Selbst explosion von gehärtetem Glas zu verringern, haben einige Fabriken wirksame Erkennungs methoden und Behandlungs verfahren eingeführt, um die Selbst explosion von gehärtetem Glas zu verringern.

Die Norm EN 14179: 2005 widmet sich auch der Verringerung der Selbst explosion von gehärtetem Glas mit starker Praktikabilität. Es verkürzt nicht nur die Verarbeitung szeit, sondern verringert auch effektiv die Möglichkeit einer Selbst explosion durch Nickels ulfid, wodurch die Durchführbar keit für die Schadens prüfung überprüft wird.

Die Haupt methode besteht darin, das gehärtete Glas zu erhitzen, um die durch Steine verursachte lokale Spannungs konzentration zu verringern, wodurch der Schaden von gehärtetem Glas während des Gebrauchs verringert wird.

Wärme getränkte Behandlung

Glas tief verarbeitung unternehmen, die nach Abschluss der Glas temper behandlung eine wärme getränkte Behandlungs technologie hinzufügen, können die Wahrscheinlichkeit einer Selbst explosion von gehärtetem Glas wirksam verringern.

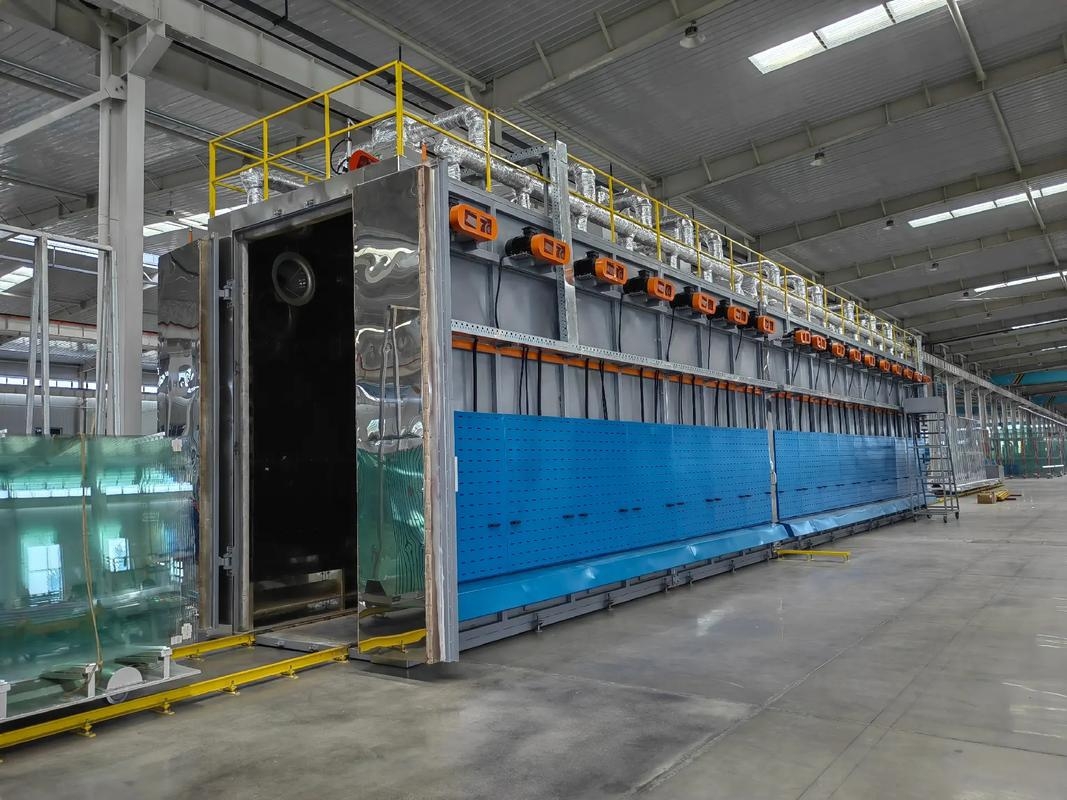

Der wärme getränkte Ofen ist wie unten:

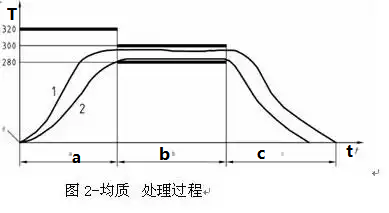

Die wärme getränkte Verarbeitung umfasst drei Stufen: Heizen, konstante Temperatur und Kühlung, wie unten gezeigt. Unter ihnen ist a die Heiz stufe, b ist die Stufe der konstanten Temperatur, C ist die Kühl stufe, T ist die Temperatur des Glases, T ist die Verarbeitung szeit.

* 1 Heiz stufe

Die Heiz stufe beginnt, nachdem alle Gläser in den Homogen isierungsofen geladen wurden, und endet, wenn das letzte Stück Glas 280 ° C erreicht. Die Zeit bis zum Erreichen dieser Temperatur wird im Kali brier programm bestimmt. Diese Zeit hängt von der Größe des Homogen isierungs ofens, der Menge des verarbeiteten Glases, dem Abstand zwischen den Gläsern und der Heizleistung des Heizsystems ab. Es ist zu beachten, dass der Abstand und die Heizrate des Glases kontrolliert werden sollten, um den Bruch des Glases aufgrund thermischer Beans pru chung zu minimieren.

Um eine effektive Heizung zu fördern, kann die Luft temperatur im Inneren des Ofens 320 ° C erreichen. Die momentane Temperatur auf der Oberfläche des Glases sollte jedoch 300 ° C nicht überschreiten, um eine Spannungs entspannung in gehärtetem Glas zu verhindern.

* 2 Konstantes Temperatur stadium

Das Stadium der konstanten Temperatur beginnt, wenn die Oberflächen temperatur des gesamten Glases 280 ° C erreicht. Die Dauer beträgt 2 Stunden. Der Temperatur kontroll bereich während der konstanten Temperatur stufe beträgt 290 ± 10 ° C, um sicher zustellen, dass die Oberflächen temperatur des Glases während der gesamten konstanten Temperatur stufe konstant bleibt

Um innerhalb des angegebenen Bereichs zu halten, erfordert der Homogen isierungsofen eine genaue Kontrolle.

* 3 Kühlstufe

Nachdem die konstante Temperatur erreicht ist, beginnt das Glas abzukühlen. In diesem Stadium sollte die Glas temperatur auf Umgebungs temperatur abgekühlt oder gestoppt werden, wenn die Luft temperatur im Ofen 70 ° C erreicht. Die Abkühlrate sollte kontrolliert werden, um den Glasbruch aufgrund thermischer Beans pru chung zu minimieren.

* 4 wärme getränktes Verarbeitung system

(1) wärme getränkter Ofen

Der wärme getränkte Ofen sollte eine Konvektion heizung verwenden, um jedes Stück Glas durch Luft zirkulation gleichmäßig zu erwärmen. Bei Glass chäden darf der Luftstrom nicht behindert werden. Der Luftstrom im Inneren des Ofens sollte parallel zur Oberfläche des Glases sein. Das Design des Lufteinlasses und-auslasses sollte sicherstellen, dass Glassplitter es nicht blockieren.

(2) Glas platzierung

Glas wird am besten vertikal platziert. Kann nicht vollständig fixiert werden, es sollte sicher gestellt werden, dass es sich frei ausdehnen kann. Der Glasab stand kann den Gas durchfluss, den Wärme austausch und die Heizzeit beeinflussen, und Glas sollte nicht miteinander in Kontakt kommen.

(3) Der Raum zwischen jedem PC des Glases

Glas sollte in einer Weise getrennt werden, die nicht beeint rächt igtLuftstrom. Abstands halter sollten den Luftstrom nicht behindern, und es wird empfohlen, einen Glas abstand von 20mm zu haben.

Fazit

Der Hauptgrund für die Selbst explosion, die durch Nickels ulfid in gehärtetem Glas verursacht wird, hängt vom Phasen übergang der Zugspannung ab, der durch die Umgebungs temperatur verursacht wird. Um die Selbst explosion durch Nickels ulfid in gehärtetem Glas zu reduzieren und zu verhindern, wird eine wärme getränkte Behandlung in der Fabrik von tief verarbeiten den Unternehmen durchgeführt, um die Wahrscheinlichkeit einer Selbst explosion zu verringern. Jüngste Studien haben gezeigt, dass nicht alle Selbst explosionen von gehärtetem Glas aus Nickels ulfid steinen stammen, und Nickels ulfid ist nur einer der Gründe für Selbst explosionen von gehärtetem Glas. Um eine bessere Entwicklung der Glas industrie zu erreichen, lohnt es sich, in Zukunft ein tieferes Verständnis für die Selbst explosion von gehärtetem Glas zu haben.
