Wenn Sie im Sommer keine Kühlung der Klimaanlage benötigen, brauchen Sie keine Heizung im Winter, warm im Winter und kühl im Sommer, aber auch kohlenstoff armen Umweltschutz? Woran denkst du?

Ja, der Passiv raum. Werfen wir einen Blick darauf.

Passiv häuser werden auch Passiv häuser oder passive Energie spar häuser genannt. Ist ein neues energie sparendes Gebäude, ist keine aktive Energie versorgung, um die Kühl-und Heizungs bedürfnisse des Hauses zu erfüllen, kurz gesagt, ist ein hoch energie effizientes und komfortables lebenswertes Gebäude.

Geschichte des Passiv hauses: Das Haus Hamburg

Das Konzept des "Passiv hauses" begann 1996, das erste "Passiv haus" wurde 1999 gebaut, jeweils 90 Quadratmeter mit drei Schlafzimmern, der Haupt holzbau. Die Baukosten dieses Hauses sind nur 7% höher als das durchschnitt liche Haus, aber die Betriebs kosten sind sehr niedrig, die Verwendung von Solarheizung, Strom versorgung kann autark sein, im Jahr 2004, eine Haushalts heizung, Wasser, Strom ist nur 114 Euro.

Energon, das weltweit größte passive Bürogebäude, wurde 2002 in Ulm gebaut. Nach den von der Passiv haus agentur Darms tadt ver öffentlich ten Vorgaben muss das Gebäude spezifische Kriterien in Bezug auf den jährlichen thermischen Bedarf, Wärme belastung, luftdichte und grundlegende Energie anforderungen, um als qualifiziertes "Passiv haus" bezeichnet zu werden.

Der Bau von Passiv häusern ist nicht durch die Art des Gebäudes begrenzt, einschl ießlich Bürogebäude, Wohnungen, Schulgebäude, Sporthallen und Industrie gebäude. Daher können gewöhnliche Gebäude rekonstruiert werden, um die Standard anforderungen des "Passiv hauses" zu erfüllen, was eine umfangreiche praktische Bedeutung hat. Mehr als 6.000 Passiv häuser sind derzeit in Deutschland, Österreich, der Schweiz und Italien im Einsatz. Das "Hamburg House" ist das erste zertifizierte "Passiv haus" in China.

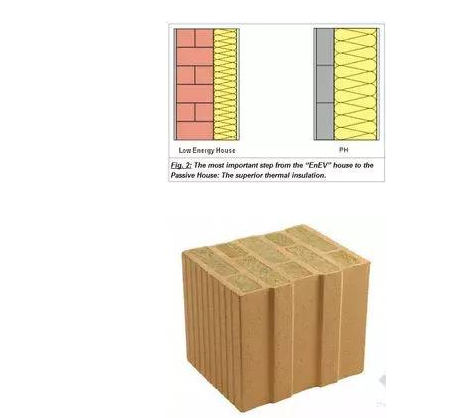

1. Die Dämmschicht der äußeren Schutzs truktur ist besonders dick, der gelbe Teil ist die Dämmschicht, die linke Seite ist die Dicke der Dämmschicht des allgemeinen Hauses, und die rechte Seite ist die Dicke der Dämmschicht des Passiv hauses.

Probe von Lehm ziegel mit innerem Hohlraum gefüllt mit Isolier material

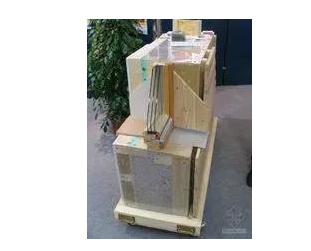

Passive Hauswand-und Fensters truktur stereo skopisches Schnitt diagramm

2, super energie sparendes Fenster "Passiv haus" erforderlich, um nicht nur den Wärmeverlust zu reduzieren, sondern auch die Isolierung und den Komfort zu erhöhen. Selbst bei kaltem, frostigem Wetter kann das innere Seiten glas 17 ° C überschreiten.

Indikatoren für Passiv haus fenster:

A, Uw-Wert ≤ 0,8 W/(m² K)

B, Ug-1,6 W /(m² K) · g < 0, g-Wert liegt im Allgemeinen bei etwa 0,5.

Wenn diese Bedingung erfüllt ist, Es zeigt, dass die solar thermische Energie, die durch passive Fenster im Winter gewonnen wird, größer ist als die Energie, die durch Leitung verloren geht.

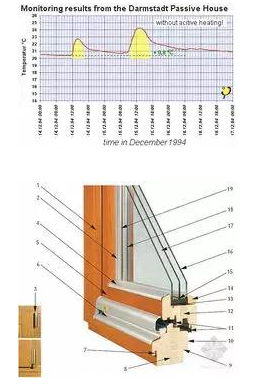

Drei dimensionales Schnitt diagramm des drei schicht igen Glas isolier fensters

3. Einige Teile der Gebäudehülle ohne Wärme brücke bilden Bereiche mit relativ dichtem Wärmefluss und niedriger interner Oberflächen temperatur unter Einwirkung von Innen-und Außentemperatur unterschieden. Diese Teile werden zu Brücken mit mehr Wärme übertragung, daher werden sie als Wärme brücken bezeichnet, und manchmal können sie als Kälte brücken bezeichnet werden.

Der sogenannte thermische Brücken effekt, also die physikalische Wirkung der Wärmeleitung, denn im Boden und in der Ecke befinden sich Beton ring träger und Struktur säulen, und Beton materialien haben eine bessere Wärme leitfähig keit als Wand materialien (die Wärme leitfähig keit von Beton materialien ist das 2-bis 4-fache der von gewöhnlichen Ziegeln), Und wegen der schlechten Belüftung in Innenräumen ist der Temperatur unterschied zwischen Innen und Außen im Spätherbst und frühen Winter groß, und kalte und heiße Luft frequInständig Kontakt aufnehmen. Die Wärme leitfähig keit der Wand dämmschicht ist nicht einheitlich, was zu einem thermischen Brücken effekt führt, was zu Tau, Schimmel und sogar Tropfen auf die Innenwand des Hauses führt.

Die thermische Brücke freie Gebäudes truktur des Passiv hauses kann das Auftreten des obigen Phänomens vermeiden.

4, gute Abdichtung in der positiven und negativen Druck detektion, gibt es strenge Anforderungen für Gas verlust. Denn wenn die Dichtung nicht gut ist, tritt eine heiße und kalte Gas konvektion auf, was zu einem Wärmeverlust führt.

5, das Belüftung system aktive Belüftung (Gegenstrom Luft/Luft Wärme austausch) liefert hochwertige Luft, während mindestens 75% der Abwärme des Abgases zur Erwärmung der gepumpten Frischluft verwendet werden, werden zu diesem Zeitpunkt das Abgas und die Frischluft nicht gemischt. Da das Passiv haus sehr gut abgedichtet ist, kann der Luft wechsel optimiert werden, und es wird streng mit 0,4/h (Luft wechsel rate pro Stunde) kontrolliert.

Die frische Kaltluft im Freien gelangt durch die grüne Rohrleitung zunächst in die Kerns teuer komponenten des Lüftungs systems für die Energie rückgewinnung in Innenräumen. Das Indoor-Abgas, das eine bestimmte Wärmemenge enthält, sammelt sich durch die gelbe Rohrleitung auch in den Kerns teuer komponenten des Indoor-Energie rückgewinnung lüftungs systems. Das Lüftungs system zur Energie rückgewinnung fängt den größten Teil der Wärme im Abgas ein und erwärmt die in den Raum eindringende Frischluft. Die vorgewärmte Frischluft wird durch blaue Rohr leitungen in jeden Raum geleitet. Nach der Wärmer ück gewinnung wird das Abgas durch die Rohrleitung nach außen abgeführt.

Raumenergie rückgewinnung lüftungs system, Solar-Warmwasser system + Kessel-Warmwasser system + Fußboden heizung + Heizkörper heizung + Brauchwasser-Warmwasser austausch-Mischsystem, schematisches Diagramm

In Zukunft wird sich die Bauindustrie definitiv in Richtung Umweltschutz, Energie einsparung und hohe Qualität entwickeln. Als eine Art von hoher Energie effizienz, hohem Komfort und hochwertiger Gebäudeform wird Passiv haus in Zukunft definitiv einen Platz einnehmen.
